RX3 ユーザーマニュアル（User Manual of RX3)

１．性能・仕様

・型式　ZS250GY-3

・排気量　250cc　

・メーカー　ZONGSHEN社（中国重慶）

・仕様

　Engine　　　　　　　　　　             　     NC250　

　Engine type                     　　　              Single cylinder, 4 strokes,

                                                               4 valves, water cooling　

　Displacement (ml)　　　　　　        　     249.6　

　Bore×Stroke (mm)                  　            77×53.6

　Compression Ratio　　　               　　  （11.1～12):1

　Ignition　　　　　　　　　                    　CDI

　Starter  　　　　　　　　　                      Electric

  Wheel Base                             　            1400 mm

  Max Power/rev Kw (r/min)              　     18.5/9000

  Max Torque/rev N･m (r/min)                   22/7000

  Brake                                 　　              Front/Rear: Disc/Disc

  Clutch Type 　                     　  　            Manual Wet Multi-Plate

  L×W×H (mm)                　 　                  2130×868×1260

 Min.Ground Clearance (mm)      　        　  210

 Seat height (mm)                                     795

 Transmission                             　            6 speed

 Net Weight (kg)                        　             163

 Fuel Tank Capacity(L)                 　            16　

 Fuel Economical Consumption (L/100km)    below 3.5

 Tires                        　　　          　　　　  Tubeless

 Top Box and Pannier Cases Capacity (L)      40L+29L×2=98L

・装備品

   ロングクリアウインドシールド

　デジタル計器、アナログタコメータ

　12Vシガーライターコネクター（防水）

　USBコネクター（防水）

　LED ヘッドライト

　LEDウインカーライト

　LEDブレーキライト

　フロント倒立サスペンションカバーフェンダー

　リアインナーフェンダー

　大型マフラーカバー

　クラッシュバー

　エンジンアンダーガード

　トップケースキャリア

　パニアケースキャリア左右

　アルミニウム　トップケース（防水）40L (ヘルメットが入ります）

　アルミニウム　パニアケース左右（防水）29L×2

　車載ツールキット（リアシート裏に装備）　

２．付属品

書類およびオーナーズマニュアル類（英文電子データ）１式

RX3ユーザーマニュアル（日本語）

エンジンスペアキー

トップボックスおよびパニアケーススペアキー

３．付属部品（別売）

エアフィルター１式（予備用）

オイルフィルター１式５個（予備用）

オイルストレーナー１式２個（予備用）

＜取扱説明書＞

１．始動

　イグニッションキーをＯＮにするとデジタル計器パネルのコンピュータが自己診断を開始するので正常表示されるまで約５秒間待機する。自己診断中にエンジンを始動してはいけない。エンジンキルスイッチを、写真のように下側に押込まれてRUN位置であることを確認する。スタートスイッチを押しエンジンを始動させる。アイドリングエンジン回転数は2000rpmである。始動時にアクセルを開にする必要は無い。中間のスイッチは、アクセサリーキルスイッチである。通常は左の位置に倒す。この位置でヘッドランプ常時点灯となる。海外では昼間常時点灯でない国もあるためアクセサリーキルスイッチが付いている。中間位置で駐車灯点灯、右位置で照明消灯となる。日本では不要なのでテープを貼ってブロックしておけばよい。

  　　　　　　　　 　　　　　　　　　　

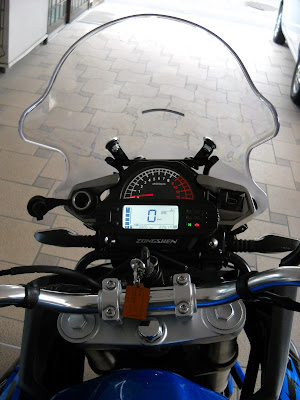

イグニッションキーをON



上からキルスイッチ、アクセサリーキルスイッチ、スタートスイッチ

２．ディジタル計器パネル

１）時刻合わせ

　ディジタル計器左側上部のボタンを2秒間押すと、時間表示が点滅する。点滅している間に下側のボタンを押すごとに時が進む。押し続ければ時が早送りされる。時間設定の後、再度上側ボタンを押すと分表示が点滅する。点滅している間に下側のボタンを押すごとに分が進む。押し続ければ分が早送りされる。設定時刻で手を離せば数秒後に時刻が確定される。24時間表示である。

２）距離合わせ

　ディジタル計器左側下部のボタンを押すことにより、ODOメータ表示とTRIPメータ表示を切換えることができる。ODOメータ表示とTRIPメータ表示はそれぞれ、下部のボタンを2秒間押すことによりリセットされゼロ表示になる。

３）ガソリンが空に近づいてくるとガソリン警告表示灯が黄色く点滅する。残走行距離は約５０ｋｍであるので速やかに給油をすること。



上は時刻合わせボタン、下はオドメータとトリップメータボタン

３．使用ガソリンと燃料タンク

　レギュラーガソリン（オクタン価９３以上）を使用。燃料タンク容量は１６Ｌである。

４．エンジン冷却水

　ラジエータは左右にそれぞれ分かれてあるが、結合されているので右側のマスタータンクにクーラント液を満たす。全交換量は1,700ml。クーラント液はクーラントタンクの下限マークとトップマークの範囲内にあること。ディジタル計器ディスプレーの右部にある冷却水温計バーは、最大マークより下であればどの位置でも正常である。



クーラント液マスタータンク

エンジン冷却水温計バー、2個を表示

５．チェーンテンション

　サイドスタンドでモーターサイクルを静止させ、無乗車の状態で２０～２５
ｍｍが適正である。

20~25ｍｍに調整



６．アラインメント調整

　アラインメント調整は、後輪スイングアームの中間にあるプラスティック製のPivot　Point　Coverを外して、ボルトのセンターからチェーン調整テンショナー用ボルト間の距離が左右同一になるよう調整する。

７．タイヤ空気圧

　前輪２２５ｋPa、後輪２５０ｋPaが適正タイヤ圧である。二人乗り時は後輪２８５kＰaにする。

８．エンジンオイル

  5W-40または10W-40を推奨。全オイル交換量は1,600ml。エンジンオイル量は、モーターサイクルをセンタースタンドで保持、または水平に静止した状態でエンジン右部にあるオイル点検窓の下限マークと上限マークの範囲に収まっていること。エンジンオイル交換時期は初回３００ｋｍ、2回目１，５００ｋｍ、3回目以降は３，０００ｋｍの頻度で交換することを推奨。

左がオイルフィルター、右がオイルストレーナ（右が進行方向）

左オイルフィルターカバー、右オイルストレーナカバー

９．エンジンオイル交換手順

　NC-250エンジンは、再利用可能なオイルストレーナ2個とオイルフィルター1個を装備している。エンジン右部にオイルストレーナ１個とオイルフィルター1個、左側にオイルストレーナ１個がある。そして、エンジン右側にオイル注入口が二つある。一つはコイン溝があるプラグでもう一つは手で捩じれるオイルプラグ。エンジンオイルドレインプラグはエンジン下部にありエンジンアンダーガードを外すことなくアクセス可能。

１）モーターサイクルを暖気した後、サイドスタンドで静止させる。

２）オイル注入口を二つとも外す。

３）オイルドレインボルトを外し、オイルを抜く。

４）エンジン左右にあるオイルストレーナーを２個取出し、灯油、パーツクリーナ等で洗浄し再利用する。

５）オイルフィルターを取出し、新品と交換する。

６）オイルドレンボルトを締め、エンジンオイルを入れる。モーターサイクルを水平にしてエンジンオイルが覗き窓の下限から上限までの間に来るようにエンジンオイル量を調整する。

７）オイル注入口を二つとも締める。

2個目のオイルストレーナ（左が進行方向）



エンジン右部のオイル注入口（コインで開閉）

エンジン右部のオイル注入口（こちらから注入する、手で開閉）

エンジンオイルドレンボルト（磁気加工済）

オイルフィルター

オイルストレーナ、ラジオペンチで引き出す

オイルストレーナ

オイルストレーナ、挿入の向きに注意

左の外周部が薄い方がエンジン内側、外周の厚い方が外側

　　

　　　　　　　　

エンジン右部のオイル点検窓

１０．エアフィルター交換手順

　本モーターサイクルのエアフィルターは湿式である。モーターサイクルの左部のシートキー部でリアシートを外し、メインシートの固定ボルト２個を外してシートを外す。車体左部カバーを外すとエアフィルターカバーが見える。エアフィルターカバーを外し、エアフィルターエレメント部を水平に引き出す。エレメント部のネジを外し三つに分解してエレメントスポンジ部を中性洗剤で洗い清掃する。またはエアフィルタクリーナで清掃する。よく乾燥した後エアフィルターオイルやエンジンオイルを上面に少量吹き付け再利用する。　　　

エアフィルターカバー部

エアフィルターカバー

エアフィルター・エレメント

K&Nエアフィルタークリーナーとオイル例

１１．アクセサリー用電源

本モーターサイクルの使用電力は通常１６０Ｗである。ＲＸ３はアドベンチャーバイクらしく後付けのアクセサリーパーツ電源を考慮して３００Ｗの大容量発電機を有している。従って、１４０Ｗがアクセサリー電源として使用可能である。

１２．バッテリー

　バッテリーは、車体右部メインシートの下に位置する。シートを外すことなく車体右サイドボディパネルを取り外すとアクセスできる。定格は１２Ｖ１１ＡＨ（１０ＨＲ）である。互換品としてユアサのＹＴＺ１２Ｓ等が相当。

バッテリー

１３．電気系統とヒューズ

　電気系統はシート下に集中して配置されている。リアシート、メインシートを外してアクセスする。

シート下に電気系統

　リアシートの右側前部にメインパワーヒューズボックスMain Power Fuseがある。２個の２０Ａヒューズがあり、１個は予備である。バッテリーと全電気系統間のヒューズである。

　また、リアシートの左側後部にイグニッションおよび燃料ポンプヒューズボックスIgnition & Fuel Pump Fuseがある。２個の１５Ａヒューズがあり、１個は予備である。

　エンジンがかからないときは、まず右ハンドル部のエンジンキルスイッチがRUNであることを確認、次に燃料ポンプの動作音を確認する。動作音が聞こえない場合、このヒューズを点検すること。

メインパワーヒューズ　２０A（1個は予備）

イグニッション及び燃料ポンプヒューズ　１５A（1個は予備）

１４．トルク仕様と工具

項目	BoltおよびNut仕様	トルク値（Ｎ・ｍ）	アクセス工具
Front wheel axle nut	M14×1.25	70-80	19㎜ｿｹｯﾄ
Rear wheel axle nut	M14×1.25	70-80	19㎜ｿｹｯﾄ
Chain wheel fixing nut	M8	19	13mmｿｹｯﾄ
Rear rocker shaft nut	M12×1.25	50-60	17mmｿｹｯﾄ
Engine oil drain plug	M14×1.5	21	17mmｿｹｯﾄ
Oil strainer cap bolt	M14	21	17mmｿｹｯﾄ
Oil filter nut×2	M5	6	8㎜ｿｹｯﾄ

１５．メンテナンス・スケジュール（短期）

No	項目	品名	部品番号	数量	保守時期* (km)	処置*
1	エアフィルター （Air cleaner）	Air filter element bracket	16121-M954-0000	1	3,000	清掃/交換 10,000km時 湿式ｴｱﾌｨﾙﾀｰの手順で清掃・注油する。
		Core, air cleaner	16101-M954-0000	1
		Filtering net, air cleaner	16114-M954-0000	1
2	オイルフィルター Engine Oil	Oil filter	14210-MZ30-0000	5	1)300                    2)1,500                  3)3,000                   4)3,000                 5)3,000	交換
		O-ring 30*2.6	90101-30300000260	5
		Washer 14.5*1.5*20   (For drain plug)	93301-81451520000	5
３	オイルストレーナー Engine Oil	Strainer oil filter	1431B-ME30-0000	2	3,000	清掃/交換 10,000km時
		O-ring 17.5*1.8	90101-30175000180	2

上記は、付属部品としてモーターサイクル納入時に同梱（別売）される。

１６．メンテナンス・スケジュール（中・長期）

No	項目	品名	部品番号	数量	保守時期* (km)	処置*
4	前ブレーキパッドFront Disk Brake	Right friction plate assembly, front disk brake	53013-M954-0100	1	溝が無くなるか、パッド厚み1.5mm When groove in the plate is no longer visible or 1.5mm left	交換
		Left friction plate assembly, front disk brake	53013-M954-0000	1
5	後ブレーキパッドRear Disk Brake	Right friction plate assembly, rear disk brake	53106-M954-C100	1
		Left friction plate assembly, rear disk brake	53106-M954-C000	1
6	スパークプラグSpark Plug	互換品： NGK CR7E, Champion RG96C	81300-MH06-0000  (DENSO U22ESR-N)	1	10,000	清掃/交換 20,000km時
7	ブレーキフルード	Break fluid	DOT4	1	10,000	点検/交換20,000km時または2年
8	チェーン	互換品： EK520SRX2  110　または、ＰＢチェーン　2型　520-110		１	10,000	点検/交換20,000km時
9	前タイヤFront tire	100/90-18 56S	C-6017-1	1	CST（チェンシン） 製Tubeless
	後タイヤRear tire	130/90-15 66S	C-6017-1	1

　　　　　　　　　　　　　　　　　　　　　　　　　 　以　上　

 ＊販売及びアフターサービスは以下(愛媛県松山市）に問合せください。

Beans Company (ビーンズ・カンパニー)090-8280-0391　

＊本ユーザーマニュアルの内容は、Zongshen社およびCSC社マニュアルを基に

Bigboy Motorcycleが独自に要約・編集したものである。

                                                   　　　             　  2017.08.11 改訂
